(HAROGIC) Spectrum Analyzer, Digital Demodulation (Option.71) 기능 소개

HAROGIC (www.harogic.com) 사의 운영 소프트웨어인 SAStudio4 에는 Digital Demodulation (Option. 71) 을 지원 합니다.

• 호환 모델: HAROGIC의 전 스펙트럼 분석기 라인업 (SA, NX, PX 시리즈) 지원.

• 지원하는 변조 유형: AM, FM, PM, CW, LSB, USB, 2ASK, 2FSK, 4FSK, BPSK, QPSK, 16QAM, 64QAM

2ASK

2FSK

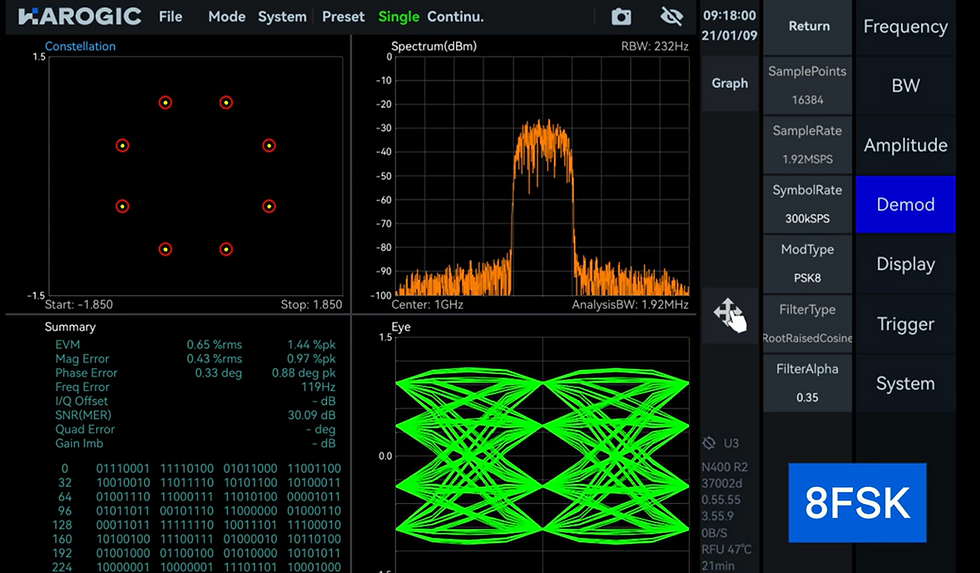

8FSK

BFSK

QAM16

QPSK

•


• 측정 절차:

  • 소프트웨어, 펌웨어, 라이선스 요구사항 확인.

  • 벡터 신호 발생기를 이용해 1 GHz, +10 dBm의 64-QAM 신호 생성.

  • SA Studio 4 소프트웨어에서 중심 주파수 및 심볼 속도 설정.

  • 실시간으로 신속하게 복조 및 분석.

• 표시되는 분석 결과:

  • 벡터 오류(EVM)

  • 신호 대 잡음비(SNR)

  • 컨스텔레이션 다이어그램

  • 아이 다이어그램




추가적으로, 오차 벡터 크기(EVM), 진폭 오차, 위상 오차, 주파수 오차, 신호 대 잡음비(SNR/MER), 그리고 일부 디코딩된 비트 시퀀스도 측정할 수 있습니다.

위 내용 참고 부탁 드리고요, 이 외에 문의 사항이나 필요하신 부분 있으시면 언제든 연락 주세요.
