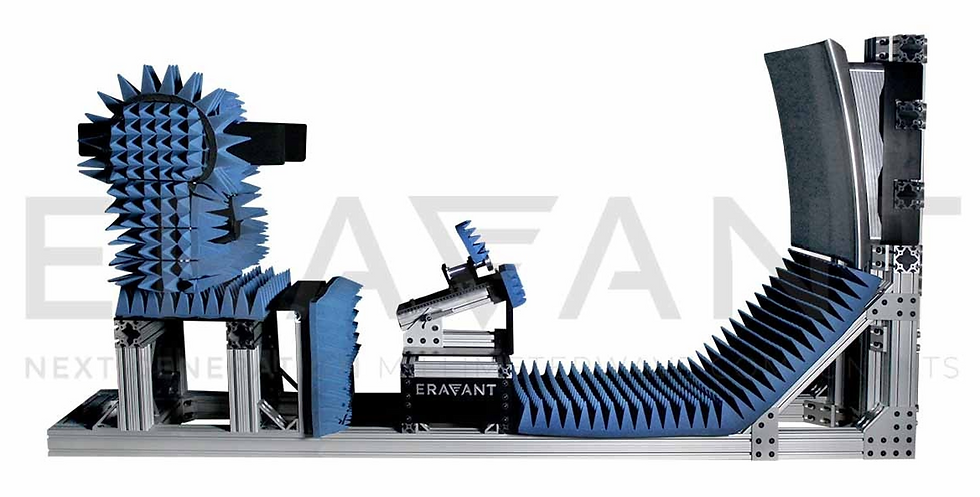

빠르게 발전하는 mmWave 기술 분야에서 신뢰성 있는 OTA(Over-the-Air) 안테나 테스트는 필수적입니다. Eravant (www.eravant.com) 의 Open-Bed Compact Antenna Test Range (CATR) 시스템은 전통적인 챔버 없이도 정밀한 원거리 측정을 가능하게 해줍니다.

이 중에서도 STY-CATR-0300-OB-S1 과 STY-CATR-0150-OB-S1 는 다양한 테스트 요구사항에 대응할 수 있는 대표적인 고성능 솔루션입니다.

두 시스템 모두 롤드엣지 리플렉터 (rolled edge reflector) 와 코러게이티드 와이드앵글 피드혼 (specially designed corrugated wide angle feed horns) 을 사용하여 안정적인 "(Quiet Zone)”을 형성하고, 정확하고 반복 가능한 측정을 보장합니다.

테스트 규모, 주파수 범위, 시스템 구성에서 차이를 보이며, 사용자는 자신의 응용 분야에 맞는 최적의 장비를 선택할 수 있습니다.

Feature	STY-CATR-0300-OB-S1	STY-CATR-0150-OB-S1
Quiet Zone Size	Ø12” (300 mm)	Ø6” (150 mm)
Frequency Range	24 – 220 GHz	24 – 330 GHz
Reflector Dimensions	~24.5” x 24.5” (0.62 m x 0.62 m)	~12” x 12” (0.3 m x 0.3 m)
System Dimensions	~97.5” x 30.1” x 51.3” (2.48 m x 0.77 m x 1.3 m)	~62” x 17.2” x 30.6” (1.57 m x 0.44 m x 0.77 m)
System Weight	~700 lbs (318 kg)	~130 lbs (59 kg)
Max AUT Size	Ø12” (300 mm)	Ø6” (150 mm)
Max AUT Weight	20 lbs (9.1 kg)	2.2 lbs (1 kg)
Positioner Resolution	0.02°	0.1°
Positioner Type	Elevation-over-Azimuth	Azimuth-over-Elevation
Frequency Extension Kits	Supports WR-28 through WR-05 (26.5–220 GHz)	Supports WR-28 through WR-03 (26.5–330 GHz)
Applications	OTA pattern & gain testing in large mmWave antennas, up to 220 GHz	OTA testing in compact antennas, with extended frequency up to 330 GHz
