(CMT) From Bench Top to Board: Embedded VNA Solutions (Customized VNA)

CMT (https://coppermountaintech.com/) 사는 VNA (Vector Network Analyzer) 만 집중하여 연구 개발 및 생산을 하고 있는 회사 입니다.

CMT 사는 VNA 를 단순 Bench-Top 측정 장비를 벗어나 시스템의 한 부분의 Module 혹은 Sensor 로 사용을 할 수 있도록 솔루션을 제공 합니다.

아래와 같이 이미 여러 많은 업체에서 CMT 사의 VNA 를 이용하여 시스템을 구성을 하였고요,

아래와 같이 고객사의 요구에 따라 기구적, 전기적 특성을 맞추어 공급이 가능 합니다.

예제#1) CMT 사의 VNA 는 일반적으로 USB 로 PC 에 연결을 하여 사용을 하는데요, 고객사의 요구에 따라 전원은 USB C-Type 그리고 데이타는 LAN 으로 받는 제품을 만들어 공급 하였습니다.

예제#2) CTG (https://compasstech.com/) 사에서는 MOISTURE MEASUREMENT SYSTEM 개발을 위하여 아주 Compact 한 4-Port VNA 가 필요하였습니다.

그 에 따라 CMT 사에서 아래와 같이 아주 Compact 한 4-Port VNA 를 공급을 하였습니다.

예제#3) Adaptive Radome Diagnostic System (ARDS)는 CTG의 AMMP 센서를 활용하여 항공기 레이돔을 검사하기 위해 설계된 로봇 기반 진단 시스템입니다. 이 시스템은 협동 로봇을 이용해 점 Spot probe을 레이돔 표면 위로 이동시키며, CMT 사의 1-Pot VNA 를 이용하여, 마이크로파 반사율을 정밀하게 매핑합니다.

수집된 데이터는 레이돔의 층 두께 측정과 내부 결함 식별에 활용되며, ROPE (Radome Operational Performance Evaluation)라는 전용 레이 트레이싱 소프트웨어를 통해 레이돔의 전반적인 전자파 성능을 평가할 수 있습니다.

예제#4 ) 아래와 같이 부품 형태로 2-Port VNA 공급 가능

그 밖에 여러 어플리케이션 적용 사례 :

INSERTABE CUSTOM MODULE RP10 (1-Port VNA, 1MHz to 1GHz) 소개

• Customized 1-Port VNA 중에 하나인 RP10 에 대한 데모 유닛 정보 공유 드립니다.

데모유닛구성 : 1-Port VNA, Monopole Antenna, SMA m/m cable assembly

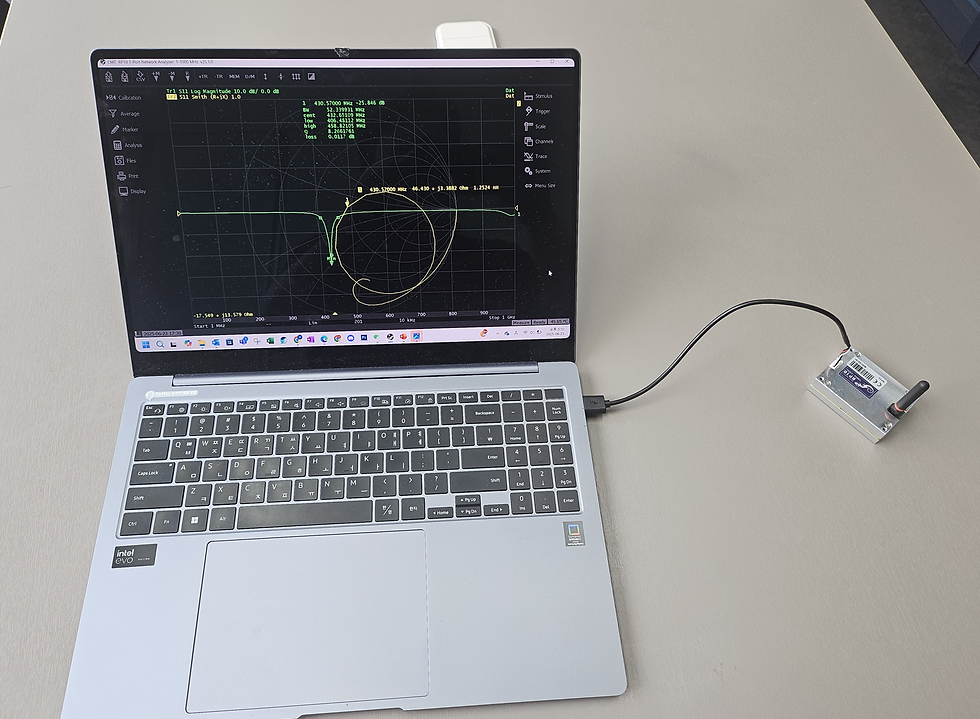

측정셋업 : RP10 의 경우 USB 를 통하여 전원 그리고 데이타도 받기 때문에 구성이 아래와 같이 아주 간편하며, 노트북만 있으면 외부에서도 손쉽게 측정이 가능합니다.

측정결과 : VNA 에 직접 연결한 AUT (Monopole Antenna) 는 435MHz Center 에 BW 는 60MHz 정도 특성을 갖고 있는 안테나 입니다.

RP10 의 경우 저희가 데모로 보유하고 있어서 필요시 언제든 보여 드리고 사용 해보실 수 있으니, 언제든 연락 주세요.

이 외에 문의 사항이나 필요하신 부분 있으시면 언제든 연락 주세요.
