(WiLCOAPEX) 저유전·고방열 RF 동박적층판(CCL)이란? — IEUM·NURI·MARU 시리즈

고주파 PCB의 성능은 그 위에 회로를 올리는 기초 소재, 즉 동박적층판(CCL)에서 거의 결정됩니다. WiLCOAPEX(윌코에이펙스)는 자체 개발한 질화붕소(BN) 복합소재 기술을 바탕으로 저유전과 고방열을 한 기판에서 동시에 구현한 RF Laminate 전문 기업입니다. 5G·6G 통신부터 방산 레이다, 위성 안테나까지 — 주파수와 출력이 높아질수록 요구되는 고성능 CCL을, 국산화된 풀 라인업(IEUM·NURI·MARU)으로 제공합니다.

※ 본문 하단에서 WiLCOAPEX 제품 카탈로그(PDF)를 다운로드하실 수 있습니다.

1. CCL(동박적층판)이란?

CCL(Copper Clad Laminate, 동박적층판)은 구리(동박)와 절연 소재가 결합된 PCB의 핵심 기초 소재입니다. 그 위에 회로가 형성되기 때문에, CCL의 전기·열 특성이 곧 전자기기의 성능과 신뢰성을 좌우합니다.

CCL은 크게 세 가지 요소로 구성됩니다.

· 동박(Copper) — 전기 신호가 흐르는 도체층

· 저유전 수지(Resin) — 신호 속도와 손실을 결정하는 절연층

· 유리섬유 + 방열입자 — 강도·치수안정성을 확보하고, 발생한 열을 방출

WiLCOAPEX는 여기에 자체 개발한 질화붕소(BN) 복합소재(ABNC)를 적용해, 저유전 특성과 고방열 특성을 한 기판에서 함께 구현합니다.

2. 왜 저유전·고방열 기판이 필요한가?

RF 기판의 성능은 두 가지 핵심 지표로 표현됩니다.

· 유전상수(Dk) — 낮을수록 신호가 빠릅니다. 소재 내 신호 전달 속도에 영향을 주며, Dk가 낮을수록 지연과 왜곡이 줄어듭니다.

· 유전손실(Df) — 낮을수록 신호 품질이 유지됩니다. 신호가 지나가며 발생하는 에너지 손실로, Df가 낮을수록 신호의 명료성과 강도가 유지됩니다.

즉, 속도가 빠르고 주파수가 높아질수록 → 낮은 Dk·낮은 Df의 저유전 기판이 반드시 필요합니다. 동시에 출력이 커지는 고출력 RF 모듈에서는 열 축적이 곧 성능 저하와 고장으로 이어지므로, 신호 성능과 방열을 함께 잡는 고방열 저유전 CCL의 가치가 커집니다.

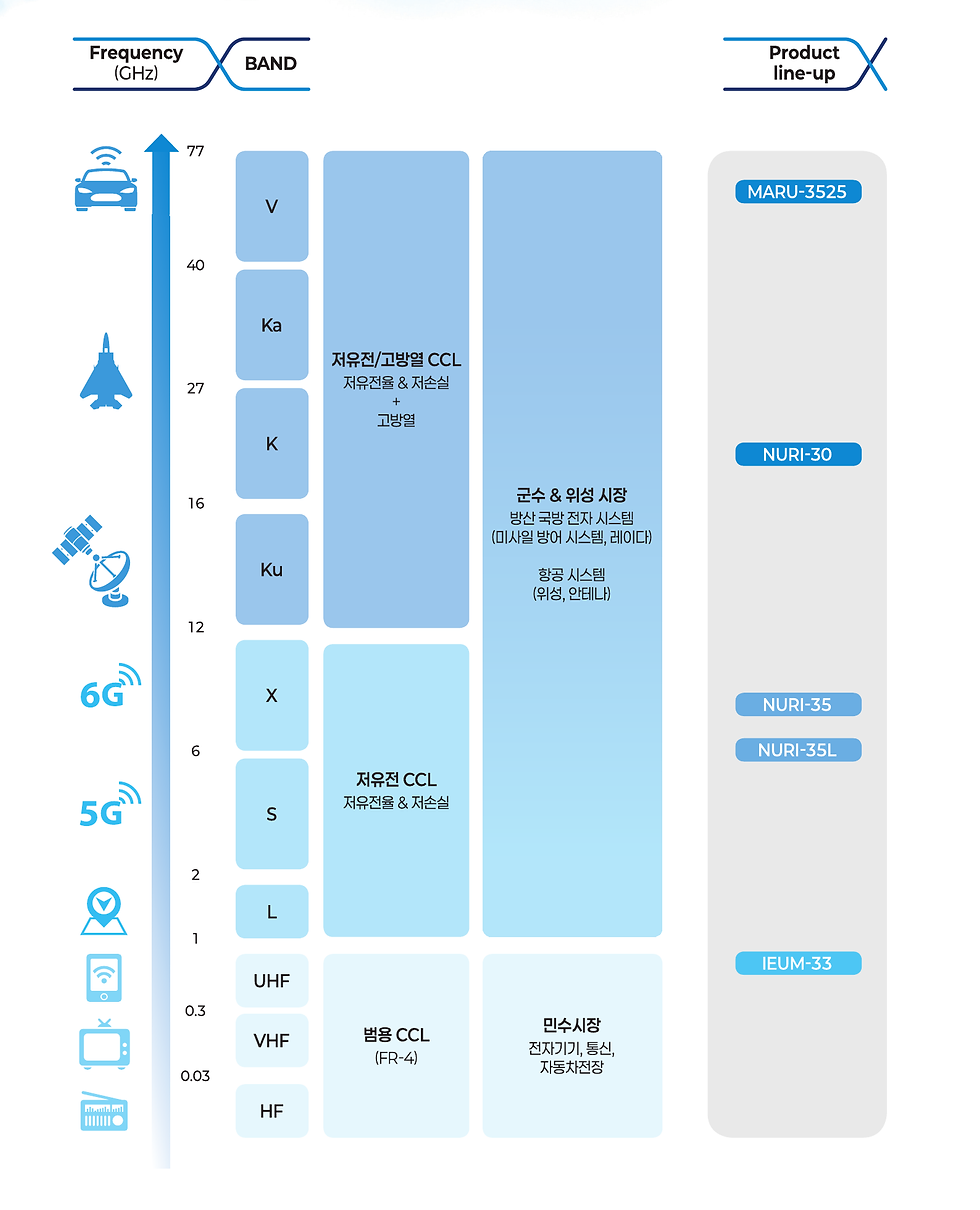

주파수 대역별 요구 기판은 다음과 같습니다.

· HF~L (~1 GHz) : 전자기기·통신·자동차 전장(민수) → 범용 CCL(FR-4)

· S~X (2~12 GHz) : 5G·6G 통신, RF 모듈 → 저유전 CCL

· Ku~V (12~77 GHz) : 방산 레이다, 위성 안테나 → 저유전·고방열 CCL

이러한 고성능 CCL은 그동안 대부분 외산에 의존해 왔으며, 핵심 소재 국산화는 산업 경쟁력 측면에서 시급한 과제로 꼽힙니다.

3. WiLCOAPEX 제품 라인업 — IEUM · NURI · MARU

WiLCOAPEX는 용도와 요구 성능에 맞춰 선택할 수 있는 세 가지 시리즈를 제공합니다.

· IEUM 시리즈 (범용 저유전, 양산) — 고볼륨 무선 통신용. 안테나, V2X, 일반 RF 기기에 적합. 대표 제품: IEUM-33 (Dk 3.3 · Df 0.0040)

· NURI 시리즈 (저유전 핵심, 양산) — RF·위성통신 주력 라인. 대표 제품: NURI-35 / 35L / 30 (Dk 3.0~3.7 · 저손실)

· MARU 시리즈 (고방열 저유전, 차세대) — 저유전 특성을 유지하면서 높은 열전도도를 구현한 고방열 라인. 대표 제품: MARU-3525 (Dk 3.5 · 열전도도 2.5 W/m·K)

4. 주력 제품 사양 (@10GHz · 대표값 기준)

※ 위 수치는 대표값(Typical)이며, 사양 확정값은 별도 문의 / TDS 기준입니다 (@10 GHz, IPC-TM-650 2.5.5.13).

특히 MARU-3525는 저유전 특성을 유지하면서 열전도도 2.5 W/m·K를 구현한 제품으로, 일반 저유전 CCL(약 0.5~0.7 W/m·K) 대비 4~5배 수준의 방열 성능을 제공합니다. 고출력 RF Front-end(증폭기·필터·커플러), 위상배열 레이다, 위성 페이로드, mmWave 5G Small Cell 등 열 관리가 중요한 분야에 적합합니다.

5. 양산 로드맵 2026

WiLCOAPEX는 NURI·MARU 시리즈를 2026년 분기별로 순차 양산할 계획입니다.

6. 타사 대비 경쟁력

WiLCOAPEX의 강점은 글로벌 선도 제품과 동등 이상의 저유전 특성을 확보하면서, 방열과 가공성까지 함께 잡았다는 점입니다.

※ 출처: 제조사 공개 데이터시트 기준 대표값 비교 (@10 GHz). WiLCOAPEX 수치는 최신 카탈로그/TDS 기준.

정리하면 다음과 같습니다.

· 저유전 + 고방열 동시 구현 — 저유전 특성을 유지한 채 열전도도 2.5 W/m·K급 고방열 달성

· 글로벌 선도 제품 동등 이상 — Rogers·AGC 대비 동등 이상의 저 Dk·Df 특성

· 유리섬유(G/F) 유지 — PTFE계 대비 우수한 가공성·치수안정성

· FR-4 공정 호환 — 특수 툴링 없이 기존 PCB 공정에 그대로 적용

· 국산화·공급망 안정 — 외산 의존을 줄이고 안정적 공급 기반 확보

· 맞춤형 공급 — 두께·사이즈·클래딩 등 고객 요구 사양 대응

7. 적용 분야

· 방산 / 항공 — 레이다, EW, 미사일 방어 시스템

· 위성 통신 — 안테나, 트랜스폰더, 위성 페이로드

· 5G · 6G — 기지국 안테나, RF 모듈, mmWave Small Cell

· 자동차 · EV — 차량 레이다, 전장
