HDA-200 액티브 지향성 안테나 완전 정리
스펙트럼 분석기 화면에 정체불명의 신호가 떴습니다. 주파수도, 세기도, 변조 형태도 알겠습니다. 그런데 "이 신호가 어느 방향에서 오는가" — 이건 분석기가 알려주지 않습니다.
HAROGIC HDA-200 액티브 지향성 안테나 (HAROGIC 공식 제품 이미지)
간섭원 추적 현장에서 시간을 잡아먹는 구간은 신호를 찾는 단계가 아닙니다. 찾은 뒤에 방향을 좁혀가는 단계입니다. 지향성 안테나를 들고 돌아가며 레벨이 가장 높은 방향을 찾고, 나침반으로 방위를 읽고, 수첩에 적고, 위치를 옮겨 다시 반복 — 이 작업이 몇 시간씩 걸립니다.
HAROGIC이 2026년 6월 내놓은 HDA-200은 이 반복 작업을 안테나 안으로 집어넣은 제품입니다.
.
1. HDA-200 한눈에 보기
먼저 눈에 들어오는 숫자는 20 GHz와 680 g입니다. 20 GHz까지 커버하는 지향성 안테나를 한 손으로 들고 반나절 걸어 다닐 수 있다는 뜻입니다.
2. 왜 20 GHz까지 올라갔는가
노트북 또는 핸드헬드 분석기에 바로 연결해 한 손으로 운용
기존 HDA-100은 500 MHz ~ 10 GHz였습니다. 통신 대역 대부분을 덮지만, 위성 업링크와 밀리미터파에 가까운 대역은 사각지대였습니다.
HDA-200은 이 범위를 20 GHz까지 연장했습니다. X, Ku, K 대역에서 발생하는 간섭이나 미허가 송신을 현장에서 직접 추적할 수 있게 된 겁니다. 위성 지구국 주변의 업링크 간섭, 5G 마이크로파 백홀 구간의 문제 신호처럼 그동안 고정형 감시 설비에 의존해야 했던 대역이 핸드헬드 영역으로 내려왔습니다.
💡 커버리지 참고 반전력 빔 폭은 6 GHz에서 68°, 15 GHz에서 35°입니다. 주파수가 올라갈수록 빔이 좁아져 방향 분해능이 높아집니다. 즉 고주파에서 오히려 방향을 더 정밀하게 짚을 수 있습니다.
3. 패시브와 액티브, 스위치 하나로
HDA-200에는 광대역 저잡음 증폭기(LNA)가 내장돼 있고, 수동으로 바이패스(Bypass)와 증폭(Amplifier) 모드를 전환할 수 있습니다.
이 전환이 왜 중요한가 하면, 간섭원 추적은 "약한 신호를 겨우 잡는 구간"과 "가까이 가서 신호가 너무 강해지는 구간"이 한 작업 안에 공존하기 때문입니다. 증폭기를 계속 켜두면 발생원에 접근했을 때 프런트엔드가 포화되고, 꺼두면 처음에 신호를 못 찾습니다. 스위치 하나로 왔다 갔다 할 수 있다는 점이 현장에서는 생각보다 크게 작용합니다.
잡음지수는 대표값 1.9 dB 이하입니다. 증폭기를 켰을 때 시스템 감도가 실질적으로 개선된다는 의미입니다.
4. 핵심 — 안테나가 자기 방향을 안다
HDA-200의 진짜 차별점은 이겁니다. 안테나 내부에 자세·방위 측정 시스템(AHRS)이 들어 있습니다.
이 데이터는 USB Type-C 케이블 한 줄로 분석기에 실시간 전송됩니다. 별도 나침반도, 별도 전원도, 별도 케이블도 필요 없습니다. 안테나에 전원을 공급하는 그 케이블이 자세 데이터도 같이 나릅니다.
결과적으로 작업자가 지평선을 훑으며 안테나를 돌리면, 어느 방위에서 신호가 얼마나 강했는지가 자동으로 기록됩니다. 수첩에 적고 나침반을 확인하던 과정이 통째로 사라집니다.
5. SAStudio4와의 연동 — 실제로 화면에서 무엇이 보이나
하드웨어만으로는 절반입니다. HAROGIC의 분석 소프트웨어 SAStudio4가 안테나를 인식하고 네 가지를 처리합니다.
① 안테나 연결 상태와 동작 모드 표시
안테나 연결 상태와 Bypass/Amplifier 모드를 화면에서 바로 확인
안테나가 연결됐는지, 지금 바이패스인지 증폭 모드인지를 아이콘으로 표시합니다. 현장에서 "지금 증폭기가 켜져 있었나?"를 확인하려고 장비를 돌려보지 않아도 됩니다.
② 안테나 팩터 자동 로딩
안테나 팩터 파일을 원클릭으로 불러와 전계강도 환산 준비 완료
전계강도(dBμV/m)를 구하려면 주파수별 안테나 팩터가 필요합니다. 보통은 파일을 직접 만들어 넣거나 표를 보고 손으로 입력합니다. HDA-200은 원클릭으로 안테나 팩터가 로딩됩니다. HDA-200의 교정 포인트는 50 MHz 간격으로 391 points입니다.
③ 안테나 자세 실시간 표시
방위각·앙각·편파각이 화면 우측에 실시간 표시
안테나의 방위각, 앙각, 편파각이 화면에 실시간으로 나타납니다. 스펙트럼 진폭 변화와 안테나가 향한 방향을 같이 놓고 보기 때문에, 레벨이 튀는 순간의 방위를 그 자리에서 읽을 수 있습니다.
④ Mapping 모드 — 지도 위에 간섭을 그린다

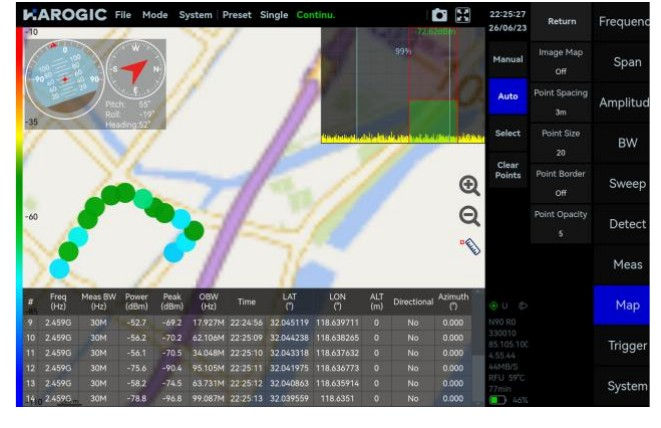

GNSS 측위와 수신 레벨을 지도에 색으로 표시, 안테나 방위까지 함께 기록
여기가 압권입니다. Mapping 모드에서는 GNSS 실시간 측위로 지도 위에 측정점을 찍고, 수신 신호 세기를 색으로 표시합니다. 여기에 HDA-200을 연결하고 자세 측정을 켜면 각 측정점의 안테나 방위·앙각·편파각까지 함께 기록됩니다.
위치 + 신호 세기 + 안테나가 향한 방향, 이 세 가지가 한 데이터로 묶입니다. 몇 지점만 돌면 방위선이 교차하는 지점, 즉 발생원 위치가 지도 위에 드러납니다. 삼각측량을 손으로 하던 작업이 이동 경로만 그리면 끝나는 작업으로 바뀝니다.
6. HDA-100 vs HDA-200 상세 비교
💡 어느 쪽을 고를까 10 GHz 이하만 다루신다면 HDA-100이 증폭기 이득(20 dB)과 잡음지수(1.5 dB)에서 유리합니다. 12 GHz 이상 대역을 봐야 하는 업무라면 선택지는 HDA-200뿐입니다. 두 모델의 무게와 크기는 동일합니다.

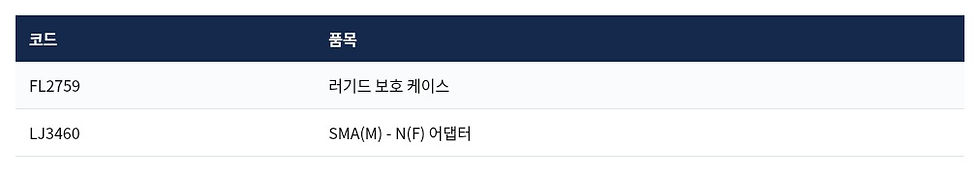

액세서리 옵션
7. 특성 그래프
HDA-200 이득 및 안테나 팩터 (Amplifier On/Off 비교)
왼쪽 이득 곡선을 보면 증폭기 On/Off의 차이가 전 대역에 걸쳐 뚜렷합니다. 오른쪽 안테나 팩터는 주파수가 올라갈수록 커지며, 이 값이 SAStudio4에 자동으로 반영돼 전계강도로 환산됩니다.
HDA-200 VSWR 및 대표 방사패턴 (6 / 12 / 18 GHz)
오른쪽 방사패턴에서 6 GHz, 12 GHz, 18 GHz의 빔이 위로 갈수록 좁아지는 것을 확인할 수 있습니다. 방향 탐지 정밀도가 고주파에서 더 좋아지는 이유입니다.
8. 어떤 분석기와 조합하나
HAROGIC 핸드헬드 분석기와의 조합 운용
HDA-200은 HAROGIC 전 스펙트럼 분석기와 호환됩니다. PX 시리즈 핸드헬드, PXR 러기드, SA 시리즈 USB 모듈 어느 쪽에 물려도 안테나 팩터가 자동으로 잡힙니다.
20 GHz 대역을 온전히 활용하시려면 분석기도 20 GHz 이상이어야 합니다. PXE-200(20 GHz), SAE-200(20 GHz), PXN-400(40 GHz) 조합이 그 짝입니다.
9. 이런 현장에 씁니다
10. 정리
HDA 시리즈 액티브 지향성 안테나 — 500 MHz to 20 GHz
HDA-200을 한 문장으로 줄이면 "방향을 아는 안테나"입니다.
지향성 안테나는 원래 방향을 좁히는 도구였지만, 그 방향이 몇 도인지는 사람이 따로 읽고 따로 적어야 했습니다. HDA-200은 그 부분을 안테나 안에 넣고, 케이블 한 줄로 분석기에 넘기고, 소프트웨어가 지도 위에 그려줍니다. 20 GHz까지 확장된 것도 큰 변화지만, 실제 작업 시간을 줄이는 건 이쪽입니다.
HAROGIC 공식 기술 개요 영상도 함께 참고하시면 실제 화면 동작을 확인하실 수 있습니다.
▶ HAROGIC HDA-200 active directional antenna technical overview
💡 데모 문의 안내 알티테크는 HAROGIC 국내 공식 총판입니다. HDA-200과 분석기 조합 구성, 실제 현장 조건에서의 데모, 견적 산출까지 상담해 드립니다.
문의
주식회사 알티테크 (RT-Tech)
전화 070-5080-2000
주소 경기도 안양시 만안구 덕천로 152번길 25, 안양아이에스비즈타워센트럴 A동 1601호
본 게시글은 HAROGIC HDA Series Active Directional Antenna Product Manual V1.1(2026.06.24), HAROGIC 공식 제품 페이지 및 신제품 발표 자료를 기준으로 작성되었습니다. 사양은 제조사 사정에 따라 변경될 수 있으며, 최신 정보는 문의 바랍니다. 제품 이미지 및 그래프 출처: HAROGIC.
